履带挖掘式装载机是一种连续生产的高效率出渣设备。主要用于铁路、公路隧道及煤矿煤巷、半煤巷、引水洞、和国防洞窟地质较软掘进施工中装载作业。

本机靠履带推进铲取岩石，通过铲斗将石料扒进自身的刮板输送机，输送机从尾部将岩石卸入自卸汽车、梭式矿车、侧卸式矿车、皮带机、箕斗等其它转载设备上去。

设备主要特点：采用电动全液压控制系统，液压系统优化设计，动作采用先导阀控制，操作轻松简便，工作平稳无冲击，采用纯进口组件，多道精密滤油，风冷散热器；可以全断面工作，不留死角，不需人工辅助清理工作面。运渣采用链条刮板式，输送运转平稳，排渣能力强，且采用半封闭式装配方式，维护方便。

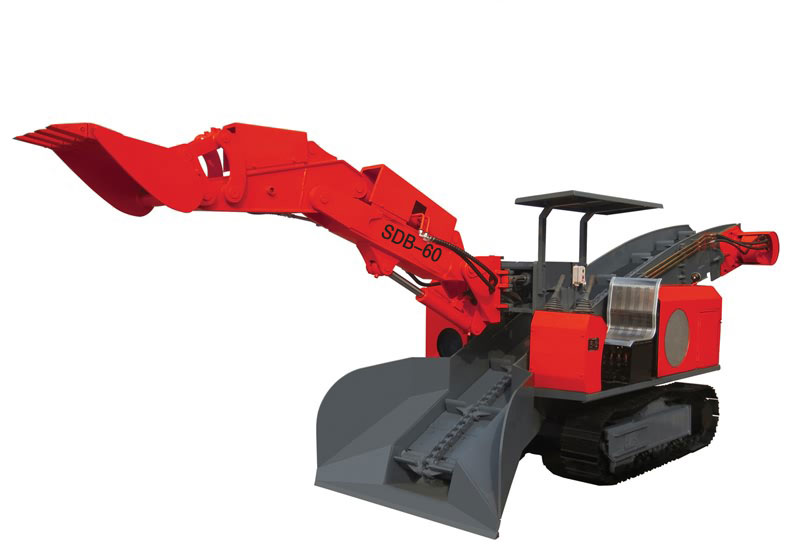

一、SDB-60履带刮板扒渣机设备相关技术参数及主要配置

整机重量：约6T

外形尺寸：长X宽X高（mm）5800X1700X1800

电机功率：37KW       电压：660V/1140

适应巷道断面尺寸：（宽X高m）≥2.2*2.2

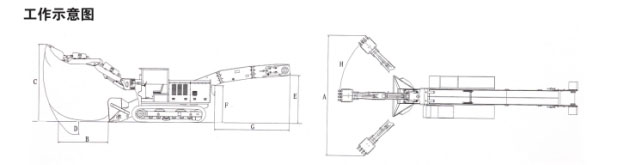

A.挖掘宽度：≥4200mm

B.挖取距离：（离铲口）：≥1600mm

C.挖掘高度：≥2600mm

D.挖掘深度：≥500mm

E.卸载高度：1.4m（可加高）

F.最低装载高度：1.3m

G.卸载长度：1800mm（可加长）

行走速度：1-2km/h

刮板运输机构形式：单链单驱动

爬坡能力：±23°（适应地面）

最大物料通过尺寸：680*600mm

操作方式：液压先导

配置表
